熱力進行熱交換站檢修和保養
發布時間：2017/8/25 20:56:47

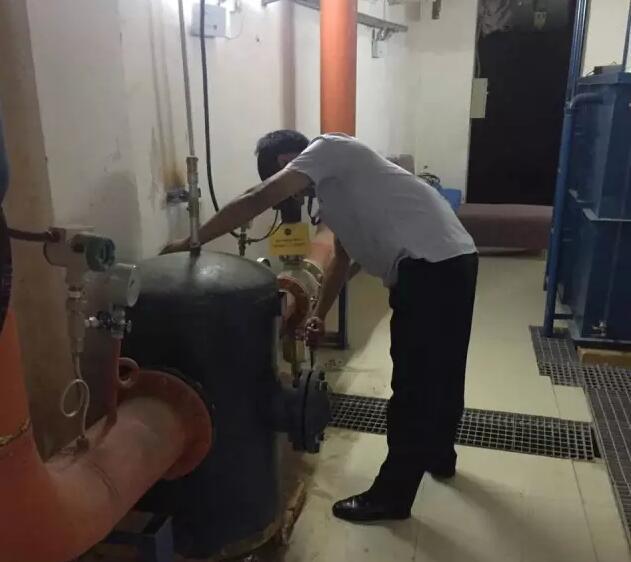

陜西西安鍋爐安裝廠家講解熱力進行熱交換站檢修和保養

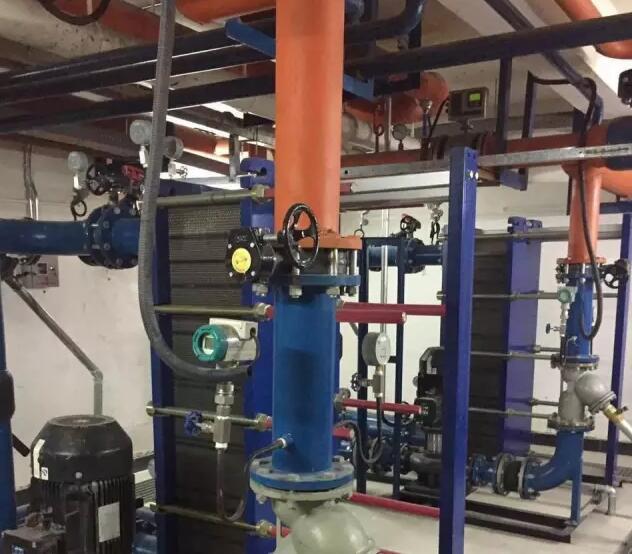

板式換熱器是液—液、液—汽進行熱交換的理想設備。它是由具有一定波紋形狀的一些列金屬片疊裝而成的一種新型高效換熱器。
板式換熱器的結構原理：
可拆卸板式換熱器是由許多沖壓有波紋薄板按一定間隔，四周通過墊片密封，并用框架和壓緊螺旋重疊壓緊而成，板片和墊片的四個角孔形成了流體的分配管和匯集管，同時又合理地將冷熱流體分開，使其分別在每塊板片兩側的流道中流動，通過板片進行熱交換。
板式換熱器的基本分類一般情況下，我們主要根據結構來區分板式換熱器，也就是根據外形來區分，可分為四大類：①可拆卸板式換熱器（又叫帶密封墊片的板式換熱器）、②焊接板式換熱器、③螺旋板式換熱器、④板卷式換熱器（又叫蜂窩式換熱器）。其中，焊接板式換熱器又分為：半焊接板式換熱器、全焊接板式換熱器、板殼式換熱器、釬焊板式換熱器。
板式換熱器構成：
板式換熱器由傳熱板片、密封墊、壓緊板、夾緊螺栓等主要部件組成。
換熱板片表面壓制成為波紋型或槽型，以增加板的剛度，增大流體的湍流程度，提高傳熱效率。其材質多為不銹鋼、銅、鋁、鋁合金、鈦、鎳等。板角處的角孔起著連接通道的作用。
工作介質分別在板片間形成的窄小而曲折的通道中交錯流過，進行換熱。由于板片相互倒置安裝，波紋交叉所形成的數千個觸點錯列均布，使流體繞這些觸點回繞流動，產生強烈擾動，形成極高的換熱系數，使換熱器具有極高的換熱效率和承壓能力。
